AATP --- JF015 Upute za ugradnju tijela ventila

JF015 阀体安装指引说明书

JF015 Upute za ugradnju tijela ventila

为使每位客户更换阀体后,变速箱维修后成功率更高,减少不必要的工作量,提升维修的质量和维修的效率,安装阀体前请详情阅读以下说明:

Da biste omogućili svakom kupcu da zamijeni tijelo ventila, popravak prijenosa nakon veće stope uspjeha, smanjite nepotrebno radno opterećenje, poboljšati kvalitetu učinkovitosti popravka i popravka, detaljno pročitajte sljedeće upute prije ugradnje tijela ventila:

1.保持整个变速箱的清洁度,是确保阀体正常工作运转的先决必要条件,离合器已经出现烧痕,油液变色变浑浊含有大量碎屑杂质都将影响阀体的正常,链条已拉伤及进水的不要再装阀体试车.

Održavanje čistoće cijelog mjenjača preduvjet je potreban kako bi se osigurao normalan rad tijela ventila, kvačilo se pojavilo tragovima opeklina, mijenjanja tekućine i zamućenosti koja sadrže veliki broj sitnih nečistoća utjecati će na normalno tijelo ventila,Nemojte ponovo instalirati tijelo ventila na ispitnu vožnju je li lanac napet i ušao je voda .

2.对链轮缸分解检查,链缸油环更换,原厂油环具有最优性价比.不要使用拼装链条

Cilindar kopče je rastavljen i pregledao, a zamijenjen je prsten za ulje lanca, a originalni naftni prsten ima najbolji omjer cijene .Ne koristite sastavljeni lanac

3.用手砂轮打磨链轮无法保证链轮的锥面角度/锥面位置/锥面跳动导致夹紧力不足.

Mljevenje lančanika ručnim kotačem ne osigurava dakut konusa/položaj konusa/konus otpremaOblika rezultira nedovoljnom silom stezanja .

4.油泵上的流量阀目前故障较多,铰孔使用加大流量阀.

Ventil protoka na pumpi za ulje trenutno ne uspijeva češće,REAMING koristi za povećanje protočnog ventila .

5.对输入轴定子座孔内轴套做必要更换,磨损过大会导致锁止异常或报P0741变扭器不能锁止.同时安装主涡缸时要注意不要挤压转速传感器信号轮.(确认压力传感器0位电压0.48~0.52V)

Obavite potrebnu zamjenu čahura u rupi za sjedalo statora, ulaznog osovine,Previše trošenja uzrokovat će nenormalno zaključavanje ili prijaviti pretvarač zakretnog momenta p0741 neće zaključati .Također pazite da ne stisnete kotač senzora brzine prilikom instaliranja glavnog vrtložnog cilindra .(Potvrdite senzor tlaka 0 Napon položaja 0,48 ~ 0,52V)

6.阀体有2种版本,注意区别安装,变扭器要对号安装.

Postoje dvije verzije tijela ventila, obratite pažnju na različitu instalaciju, a pretvarač zakretnog momenta trebao bi biti instaliran .

7.按规定扭矩7,5 nm(或拧贴螺丝后转40度角)安装阀体螺丝,更换2个滤芯.

Ugradite vijke za tijelo ventila prema navedenom okretnom momentu7,5nm(ili vijak i okrenite kut od 40 stupnjeva) i zamijenite 2 filtra .

8.更换阀体后必须执行清除校准数据.(在举升机上进行)建议使用原厂变速箱油.

Čišćenje kalibracijskih podataka mora se izvesti nakon zamjene tijela ventila .(Izvedeno na lift .)Preporučuje se originalna tekućina za prijenos .

9.用诊断电脑查看实时数据,对变速箱整体维修结果进行检测.

Upotrijebite dijagnostičko računalo za pregled podataka u stvarnom vremenu i testirajte ukupne rezultate popravljanja prijenosa .

图 1: unaprijed postavljena podesiva rupa

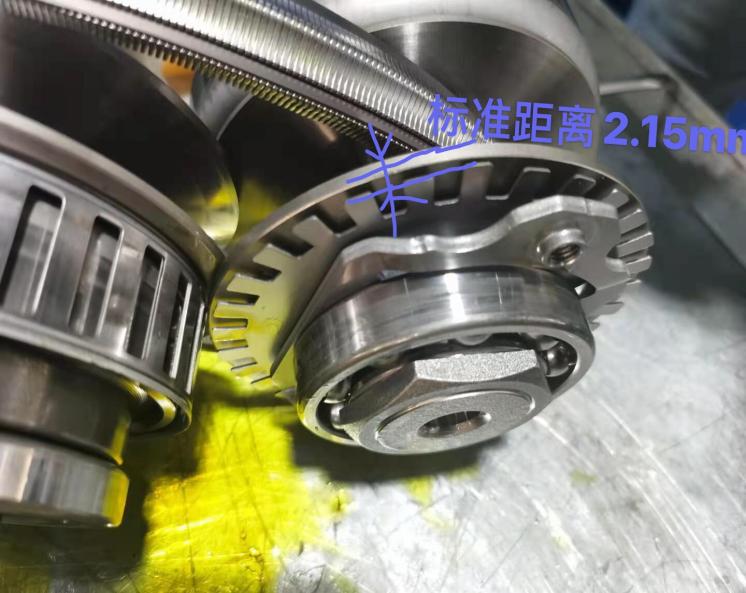

图 2: Standardna udaljenost 2.15 mm
